玻璃鋼電纜保護管

作者：hengke來源：河北華盛節能設備有限公司時間：2017-05-07 10:50 訪問量：次

描述：玻璃鋼電纜保護管的特性：●強度高、抗外載能力強，可直接地埋，用于行車道下直埋，無需混凝土保護層，可加快電纜工程的施工進度。管材具有柔性并配有柔性接頭，能抵制外界重壓和基礎不均勻沉降帶來的壓力。

玻璃鋼電纜保護管詳細說明：河北華盛節能設備有限公司生產的玻璃鋼電纜管有機械纏繞型、纏繞加砂型兩種；規格分為：

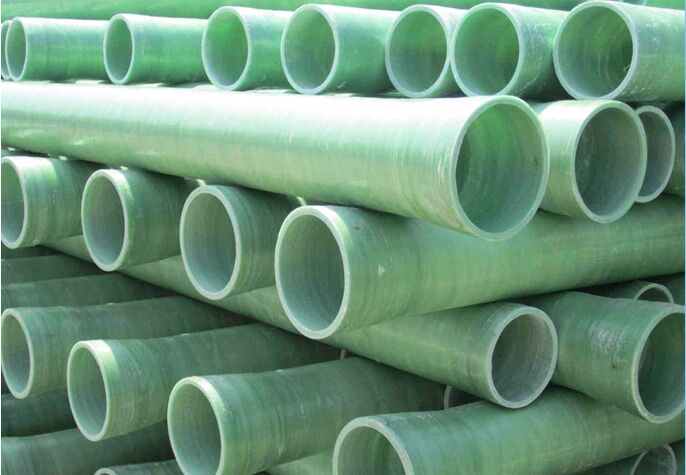

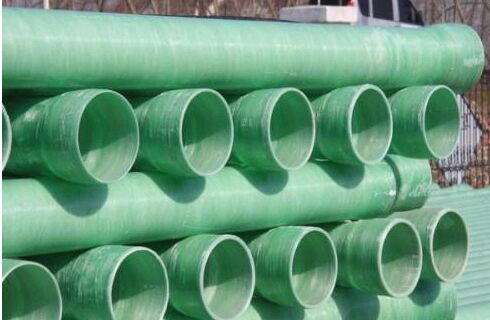

玻璃鋼電纜管(電纜保護管，玻璃鋼電纜管，玻璃鋼電纜管，玻璃鋼穿線管，玻璃鋼電纜套管，玻璃鋼電纜導管)，是以高強度的玻璃纖維為增強材料和按照特定配方組成的化合物，通過纏繞、卷制、固化、復合成型，它有著復合材料所特有的優越性，并配有管枕支架做支撐，起固定散熱作用。

我廠生產的玻璃鋼電纜管有機械纏繞型、纏繞加砂型兩種；規格分為：

玻璃鋼電纜保護管的特性：

● 強度高、抗外載能力強，可直接地埋，用于行車道下直埋，無需混凝土保護層，可加快電纜工程的施工進度。管材具有柔性并配有柔性接頭，能抵制外界重壓和基礎不均勻沉降帶來的壓力。

● 抗腐蝕能力強、能抵御各種酸、堿、高鹽酸及污水等腐蝕土壤及流體的腐蝕。

● 無渦流損耗和電腐蝕，絕緣性好，有利于電纜敷設和運行。

● 阻燃、耐熱性能好，在高溫下長期使用不變形。

● 內壁光滑無毛刺，不會刮傷電纜。

● 設計采用承插式連接方式，適應熱脹冷縮。

● 重量輕，一人即可搬運，兩個便可就地實施安裝操作，可大大縮短施工周期，降低安裝工程造價。

● 采用復合玻璃鋼電纜管可避免道路開挖暴露時間長，影響城市交通秩序等現象。

● 使用壽命長，在地下使用可長達40年之久。綜合性能和性?xún)r(jià)比優于其它材質的電纜保護管。

玻璃鋼電纜保護管規格型號：

規格（內徑/壁厚）	D	T	S	D₁	D₂	D₃	L
CYDB-50/5	50	5	80	60	68	78	4000-6000
CYDB-75/5	75	5	80	85	93	103	4000-6000
CYDB-100/5	100	5	80	110	118	128	4000-6000
CYDB-100/8	100	8	80	116	124	140	4000-6000
CYDB-150/5	150	5	100	160	168	178	4000-6000
CYDB-150/8	150	8	100	166	174	190	4000-6000
CYDB-150/10	150	10	100	170	178	198	4000-6000
YTDB-200/10	200	10	120	220	228	248	4000-6000
YTDB-200/12	200	12	120	224	232	256	4000-6000

玻璃鋼電纜管安裝與施工：

1、管道搬運

FRP復合玻璃鋼電纜保護管的裝卸必須采用人工扛抬的方法，切忌隨意從車上拋扔，以免損壞承插口。

2、電纜溝的開挖

電纜溝的開挖寬度及深度應根據需埋設保護管層數和列數來決定。其管頂（H1）離地面不得小于500mm。一般寬度標準的溝形如右圖所示。

3、溝底的基礎處理

地下導管一般要承受其覆蓋土的荷重及外界附加的荷重(交通車輛及其所載貨物的重量)。因此對溝的基礎處理應予以高度重視，不良的基礎將會引起導管的Z字形移位及局部應力集中，使電纜的安全遭受威脅。

● 對一般土壤的地段

只要在溝底敷設50-100mm的黃沙或混凝土墊層并加以壓實整平即可。

● 對部分土壤層較差的地段

為預防導致管枕的不均勻沉陷，應在這些地段管枕下墊上混凝土墊板，在溝底同樣需要敷設50-100mm的黃沙或混凝土墊層并加以壓實整平。

4、管枕（固定支架）的配置

地下埋設的電纜導管通常是采用數層和數列配置的方式。為了使多列管有固定的排列和支持，本產品設計了多種防滑管枕用于電纜導管的敷設。

5、保護管的連接和敷設

電纜保護管的連接操作方法比較簡單，只要將管子的插入端插入管子的承受端即可。

具體操作步驟如下：

▲ 用干凈抹布擦凈管子的插入端外表面和接受端內表面及橡膠密封圈。

▲ 正確安裝好橡膠密封圈。

▲ 為了易于插入可以使用潤滑劑，其方法即將潤滑劑均勻地涂敷在擦凈的橡膠密封圈里面及插入端四周表面。潤滑劑應使用中性洗凈劑的溶液或起泡沫的肥皂，切忌使用油和潤滑脂，以免橡膠圈老化。

6、砂的回填

在導管的周?chē)仨毺钜渣S沙或混凝土，并將回填土由下至上逐層回填密實，以防填吵不良引起路面下沉和導管移位。

河北華盛節能設備有限公司熱忱歡迎國內外各界朋友與本公司參觀、訂購、洽談業務，公司將以過硬的技術、超高的質量、優質的品牌、合理的價格，為您提供最完善的服務。如果您有這方面需求請聯系我們，咨詢熱線：18732818066
